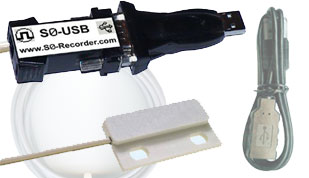

Info Verbinden Sie den Schnittstellenadapter BK4-EDL-USB mit einer freien USB-Schnittstelle des Computers und montieren Sie den Reed-Kontakt in der Montageöffnung unterhalb des Zählers entsprechend der Abbildung weiter unten. Im Normalfall wird der Treiber für den EDL-USB - Adapter automatisch installiert. Wenn die Windows Hardware-Erkennung Sie auffordert, den Pfad für den Treiber anzugeben, wählen Sie Tools\FTDI\I386 bzw. AMD64 in dem Verzeichnis, in dem Sie den EDL-Recorder installiert haben, und folgen Sie dann den weiteren Anweisungen. Der Adapter wird beim Start des EDL-Recorders automatisch erkannt und in der Kategorie S0-Counter mit der Bezeichnung S0-Adapter (gefolgt von einer Nummer) angezeigt. Solange der Lizenzschlüssel für den Schnittstellenadapter noch nicht eingegeben wurde, kann der Netzknoten für den Zählerstand nicht eingeblendet werden und die Zelle in der Spalte Kategorie ist orangefarben markiert. Spätestens 30 Tage nach der Installation muss der EDL-Recorder lizenziert werden. Es werden sonst keine Werte mehr gespeichert und es erscheint als Symbol ein rotes Schloss. Zur Lizenzierung muss der Lizenzschlüssel für mindestens einen Schnittstellenadapter (EDL-USB oder Modbus-USB) eingegeben werden. Alternativ hierzu können Sie den Schnittstellenadapter EDL-USB über einen LAN-USB-Adapter mit einem vorhandenen Ethernet-Netzwerk und in Kombination mit dem Powerline-Ethernet-Adapter auch über die vorhandenen Stromleitungen verbinden. Installieren Sie hierzu die mit dem Adapter gelieferte Treibersoftware auf dem Computer, auf dem der EDL-Recorder installiert ist. Für den BK4-EDL-USB-Adapter finden Sie Beschreibungen zu folgenden Themen: Alarmierung, Fernabfrage und -steuerung
Aktionen Lizenzieren Klicken Sie doppelt auf die leere Zelle in der Spalte Schlüssel, geben den Lizenzschlüssel ein und bestätigen dies mit der Eingabe-Taste (Enter). Es erscheint als Symbol ein roter Pfeil, der sich bei jedem Impuls bewegt und die gelbe Markierung verschwindet. Nach der Lizenzierung stehen alle Funktionen im EDL-Recorder uneingeschränkt zur Verfügung.
Konfigurieren Damit die Zählimpulse korrekt umgerechnet werden, müssen die Werte in den Spalten Messumfang und Endwert an die jeweilige Zählerkonstante des S0-Ausgangs angepasst werden. Beispiele für die Einstellungen von Endwert und Messumfang bei Gaszählern in Abhängigkeit von der für den Zähler angegebenen Impulsrate pro Kubikmeter können Sie den folgenden Tabellen entnehmen. Messwert in Liter pro Stunde (Einheit: l/h):

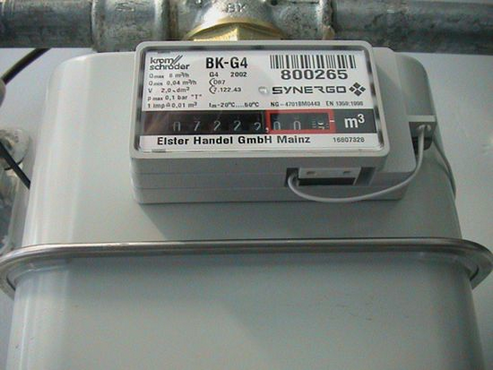

Zählerstand in Kubikmeter (Einheit: m³): Einclipsen des BK4-EDL-USB-Sensors in der Montageöffnung am Zählwerk
Hinweise Informationen über das Starter-Set EDL-Recorder, Schnittstellenadapter EDL-USB, Modbus-USB, X10-Geräte und weiteres Zubehör finden Sie hier. Informationen zu Problemen beim Anschließen von Schnittstellenadaptern finden Sie hier.
|
