Info Verbinden Sie den Schnittstellenadapter Modbus-USB mit einem freien USB-Port des Computers und die Modbus-Schnittstelle des Zählers mit dem Schnittstellenadapter. Im Normalfall wird der Treiber für den USB-Adapter automatisch installiert. Wenn die Windows Hardware-Erkennung Sie auffordert, den Pfad für den Treiber anzugeben, wählen Sie Tools\FTDI\I386 bzw. AMD64 in dem Verzeichnis, in dem Sie den EDL-Recorder installiert haben und folgen Sie dann den weiteren Anweisungen.

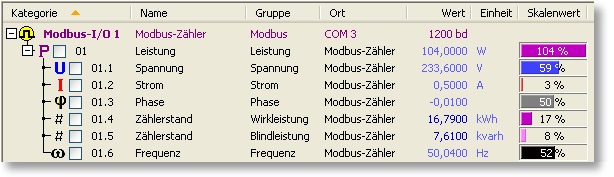

Der Adapter wird beim Start des EDL-Recorders automatisch erkannt und als neue Kategorie mit der Bezeichnung Modbus-I/O (gefolgt von einer Nummer oder einem Buchstaben) angezeigt. Solange der Lizenzschlüssel für den Schnittstellenadapter noch nicht eingegeben wurde, ist die Zelle in der Spalte Kategorie orangefarben markiert. Spätestens 30 Tage nach der Installation muss der EDL-Recorder lizenziert werden. Es werden sonst keine Werte mehr gespeichert und es erscheint als Symbol ein rotes Schloss. Zur Lizenzierung muss der Lizenzschlüssel für mindestens einen Schnittstellenadapter (EDL-USB oder Modbus-USB) eingegeben werden.
Alternativ hierzu können Sie den Schnittstellenadapter über einen LAN-USB-Adapter mit einem vorhandenen Ethernet-Netzwerk und in Kombination mit dem Powerline-Ethernet-Adapter auch über die vorhandenen Stromleitungen verbinden. Installieren Sie hierzu die mit dem Adapter gelieferte Treibersoftware auf dem Computer, auf dem der EDL-Recorder installiert ist. Zu folgenden Themen finden Sie weitere Beschreibungen: Alarmierung, Fernabfrage und -steuerung
Aktionen Lizenzieren Klicken Sie doppelt auf die leere Zelle in der Spalte Schlüssel, geben den Lizenzschlüssel ein und bestätigen dies mit der Eingabe-Taste (Enter).
Nach der Lizenzierung stehen alle Funktionen im EDL-Recorder uneingeschränkt zur Verfügung.
Hinweise Informationen über die Schnittstellenadapter Modbus-USB, X10-Geräte und weiteres Zubehör finden Sie hier. Informationen zu Problemen beim Anschließen von Schnittstellenadaptern finden Sie hier.
|
