 Info

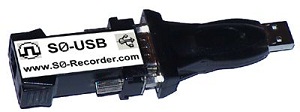

 Verbinden Sie den Schnittstellenadapter EDL-USB aus dem EDL-Recorder Starter-Set mit einer freien USB-Schnittstelle des Computers und den S0-Ausgang des Zählers mit dem Schnittstellenadapter. Im Normalfall wird der Treiber für den EDL-USB - Adapter automatisch installiert. Wenn die Windows Hardware-Erkennung Sie auffordert, den Pfad für den Treiber anzugeben, wählen Sie Tools\FTDI\I386 bzw. AMD64 in dem Verzeichnis, in dem Sie den EDL-Recorder installiert haben, und folgen Sie dann den weiteren Anweisungen.
Der Adapter wird beim Start des EDL-Recorders automatisch erkannt und in der Kategorie S0-Counter mit der Bezeichnung S0-Adapter (gefolgt von einer Nummer) angezeigt.
Solange der Lizenzschlüssel für den Schnittstellenadapter noch nicht eingegeben wurde, kann der Netzknoten für den Zählerstand nicht eingeblendet werden und die Zelle in der Spalte Kategorie ist orangefarben markiert. Spätestens 30 Tage nach der Installation muss der EDL-Recorder lizenziert werden. Es werden sonst keine Werte mehr gespeichert und es erscheint als Symbol ein rotes Schloss. Zur Lizenzierung muss der Lizenzschlüssel für mindestens einen Schnittstellenadapter (EDL-USB oder Modbus-USB) eingegeben werden.
Alternativ hierzu können Sie den Schnittstellenadapter EDL-USB über einen LAN-USB-Adapter mit einem vorhandenen Ethernet-Netzwerk und in Kombination mit dem Powerline-Ethernet-Adapter auch über die vorhandenen Stromleitungen verbinden. Installieren Sie hierzu die mit dem Adapter gelieferte Treibersoftware auf dem Computer, auf dem der EDL-Recorder installiert ist.
Für den EDL-USB-Adapter finden Sie Beschreibungen zu folgenden Themen:
 Kategorie S0-Counter
Alarmierung, Fernabfrage und -steuerung
Webserver und WebCam
Problemlösungen
 Aktionen
 Lizenzieren
Klicken Sie doppelt auf die leere Zelle in der Spalte Schlüssel, geben den Lizenzschlüssel ein und bestätigen dies mit der Eingabe-Taste (Enter).
Es erscheint als Symbol ein roter Pfeil, der sich bei jedem Impuls bewegt und die gelbe Markierung verschwindet.
Nach der Lizenzierung stehen alle Funktionen im EDL-Recorder uneingeschränkt zur Verfügung.
Konfigurieren
Damit die Zählimpulse korrekt umgerechnet werden, müssen die Werte in den Spalten Messumfang und Endwert an die jeweilige Zählerkonstante des S0-Ausgangs angepasst werden. Beispiele finden Sie hier.
Stromzähler
Beispiele für die Einstellungen von Endwert und Messumfang bei Stromzählern in Abhängigkeit von der für den Zähler angegebenen Impulsrate pro Kilowattstunde können Sie den folgenden Tabellen entnehmen.
Messwert in Kilowatt (Einheit: kW): Als Formel: Endwert = Messumfang = 60000 / Impulsrate
Imp./kWh
|
Endwert
|
Messumfang
|
10000
|
6
|
6
|
2000
|
30
|
30
|
1000
|
60
|
60
|
800
|
75
|
75
|
500
|
120
|
120
|
400
|
150
|
150
|
96
|
625
|
625
|
Zählerstand in Kilowattstunden (Einheit: kWh): Als Formel: Endwert = 1 / Impulsrate
Imp./kWh
|
Endwert
|
Messumfang
|
10000
|
0,0001
|
1
|
2000
|
0,0005
|
1
|
1000
|
0,001
|
1
|
800
|
0,00125
|
1
|
500
|
0,002
|
1
|
400
|
0.0025
|
1
|
96
|
0,010416667
|
1
|
|
Gaszähler
Beispiele der Werte für Endwert und Messumfang bei Gaszählern in Abhängigkeit von der für den Zähler angegebenen Impulsrate pro Kubikmeter können Sie den folgenden Tabellen entnehmen.
Messwert in Liter pro Stunde (Einheit: l/h):
Imp./m³
|
Endwert
|
Messumfang
|
100
|
600
|
600
|
10
|
6000
|
6000
|
Zählerstand in Kubikmeter (Einheit: m³):
Imp./m³
|
Endwert
|
Messumfang
|
100
|
0,01
|
1
|
10
|
0,1
|
1
|
|
 Hinweise
 Informationen über das Starter-Set EDL-Recorder, Schnittstellenadapter EDL-USB, Modbus-USB, X10-Geräte und weiteres Zubehör finden Sie hier.
Informationen zu Problemen beim Anschließen von Schnittstellenadaptern finden Sie hier.
|
