Stromverbrauchsmessung mit Zwischenzähler

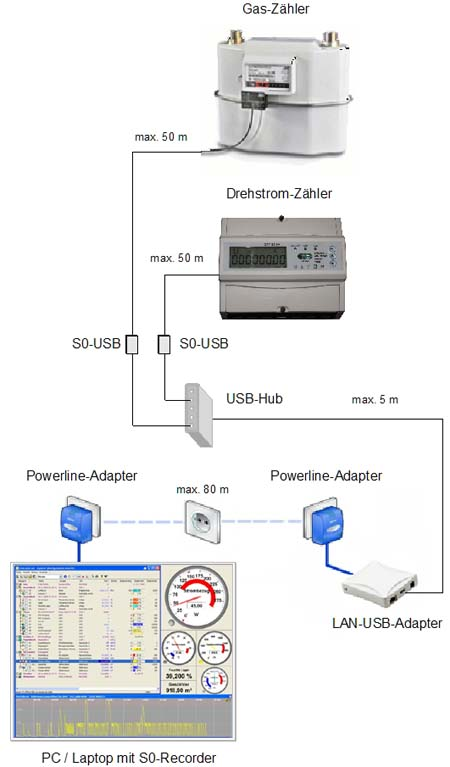

Ein Strom-Zwischenzähler, dessen S0-Ausgang auf einen Schnittstellenadapter EDL-USB gelegt wurde, ist gekennzeichnet mit 0,5 Wh/Imp. Zeigt der Strom-Zwischenzähler einen Impuls pro Sekunde (= 3600 Imp / h), fließen durch ihn 3600 Imp * 0,5 Wh/Imp = 1800 Wh.
Der EDL-Recorder zeigt hierbei nach der Installation die Impulsrate von 60 Imp/min. Für die Skalierung in Watt muss dieser Zahlenwert also stets mit dem Faktor 30 (30 * 60 = 1800) multipliziert werden. Dieser Faktor 30 ist in die Spalten Endwert und Messumfang einzugeben.
Der aufsummierende Zähler wird in diesem Beispiel vorzugsweise in der Einheit kWh skaliert. Da jeder Impuls die Wichtung von 0,5 Wattstunden [Wh] hat, erfolgt dieses einfach mittels des Faktors 0,0005 in der Spalte Endwert.
Gasverbrauchsmessung mit Reed-Kontakt
Ein Gaszähler-Sensor zum Einclipsen in Standard-Haushalts-Gaszähler (auch nachrüstbar), dessen S0-Ausgang auf einen Schnittstellenadapter EDL-USB gelegt wurde, ist gekennzeichnet mit 0,01 m³/Impuls.
Zeigt der Reed-Kontakt einen Impuls pro Minute (= 60 Imp / h), fließen durch den Gaszähler. 60 Imp * 0,01 m³/Imp = 0,6 m³/h = 600 Liter/h. Der Wert 600 ist in die Spalten Endwert und Messumfang einzugeben.
Der aufsummierende Zähler wird in diesem Beispiel vorzugsweise in der Einheit m³ skaliert. Da jeder Impuls die Wichtung von 0,01 m³ hat, erfolgt dieses einfach mittels des Faktors 0,01 in der Spalte Endwert.
|
