EDL-Recorder Menü: Datei - Tag öffnen… |
Zurück Startseite Vor |
Info Im EDL-Recorder werden standardmäßig immer die Daten angezeigt, die auf dem Computer aufgezeichnet wurden, auf dem der EDL-Recorder installiert ist. Diese Daten befinden sich im Arbeitsverzeichnis der EDL-Recorders im Verzeichnis Data. Um das Arbeitsverzeichnis anzuzeigen, wählen Sie den Befehl Arbeitsverzeichnis öffnen aus dem Menü Datei. Es können aber auch Dateien geöffnet werden, die sich in einem anderen Verzeichnis befinden. So lassen sich z.B. Messwerte betrachten, die auf einem anderen Computer aufgezeichnet wurden.

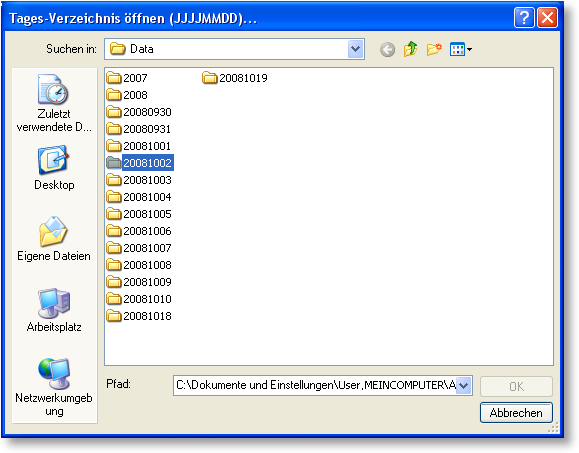

Aktionen Durch Anklicken dieses Befehls wird ein Dialogfenster geöffnet, in dem Sie einen Ordner, der mit einem EDL-Recorder aufgezeichnete Daten enthält, durch Anklicken auswählen können. Durch Anklicken der Schaltfläche OK wird das Fenster geschlossen und die Daten angezeigt. Analog-Instrumente, die Daten des aktuellen Tages anzeigen, bleiben geöffnet. Die Namen dieser Ordner setzen sich aus Jahr, Monat und Tag der Aufzeichnung zusammen, z.B. 20060803 für den 3. August 2006. Durch Anklicken des Pfeils im Bereich Pfad erscheint eine Liste aller Verzeichnisse, die bereits einmal ausgewählt wurden. Klicken Sie auf einen Eintrag, um dieses Verzeichnis direkt auszuwählen.
Enthält das Verzeichnis, in dem sich der ausgewählte Ordner befindet, weitere Ordner mit Tagesdateien, können Sie im EDL-Recorder durch diese Tage blättern. Das Datum des Tages, dessen Messwerte gerade angezeigt werden, erscheint in der Symbolleiste: Durch Anklicken der Symbole in der Symbolleiste blättern Sie zum jeweiligen Vortag bzw. Folgetag. Wenn das Linien-Diagramm geöffnet und aktives Fenster ist (ein Fenster wird aktiviert, wenn es angeklickt wird), können Sie auch mit den Schaltflächen rechts oben im Linien-Diagramm oder mit den Tasten Pfeil-Links bzw. Pfeil-Rechts blättern. Öffnen Sie die Liste in der Symbolleiste und klicken Sie auf den Tag, der angezeigt werden soll.
Hinweise Die Daten des aktuellen Tages werden auch dann aufgezeichnet, wenn Daten aus einem anderen Verzeichnis angezeigt werden. Um wieder die Daten des aktuellen Tages anzuzeigen, öffnen Sie die Liste der zur Verfügung stehenden Tage in der Symbolleiste und klicken auf den Eintrag Heute oder wählen Sie den Befehl Heute aus dem Menü Datei. Dann werden in der Liste auch wieder die Tage aufgelistet, die sich im Arbeitsverzeichnis des EDL-Recorders befinden.
Wenn für den Vortag bzw. Folgetag keine Daten vorhanden sind, werden die Werte des Tages angezeigt, an dem zuletzt bzw. wieder eine Aufzeichnung stattgefunden hat. Die Anzahl der Tage, die gespeichert werden, kann frei gewählt werden. Tastaturkürzel: F10
|
