Info Der EDL-Recorder speichert automatisch den arithmetischen Mittelwert jeder Stunde für alle Messwerte in Jahresdateien. Diese Dateien befinden sich im Arbeitsverzeichnis des EDL-Recorders im Verzeichnis Data. Um das Arbeitsverzeichnis anzuzeigen, wählen Sie den Befehl Arbeitsverzeichnis öffnen aus dem Menü Datei. Es können aber auch Jahresdateien geöffnet werden, die sich in einem anderen Verzeichnis befinden. So lassen sich z.B. Messwerte betrachten, die auf einem anderen Computer, auf dem der EDL-Recorder lizenziert ist, aufgezeichnet wurden.

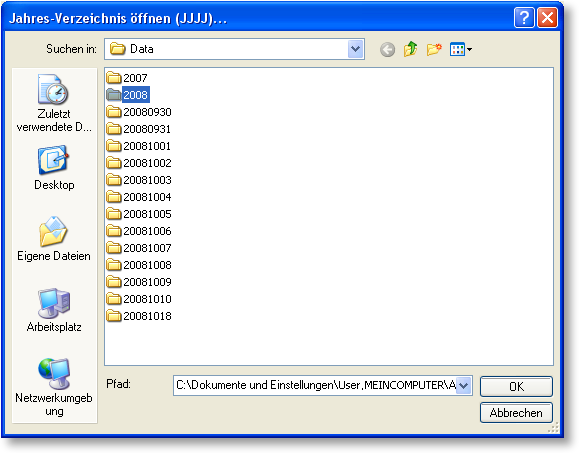

Aktionen Durch Anklicken dieses Befehls wird ein Dialogfenster geöffnet, in dem Sie einen Ordner, der mit einem EDL-Recorder aufgezeichnete Daten enthält, durch Anklicken auswählen können. Durch Anklicken der Schaltfläche OK wird das Fenster geschlossen und die Daten angezeigt. Analog-Instrumente, die Daten des aktuellen Tages anzeigen, bleiben geöffnet. Die Namen dieser Ordner entsprechen dem Jahr der Aufzeichnung. Durch Anklicken des Pfeils im Bereich Pfad erscheint eine Liste aller Verzeichnisse, die bereits einmal ausgewählt wurden. Klicken Sie auf einen Eintrag, um dieses Verzeichnis direkt auszuwählen.
Enthält das Verzeichnis, in dem sich der ausgewählte Ordner befindet, weitere Ordner mit Jahresdateien, können Sie im EDL-Recorder über Jahresgrenzen blättern. Durch Anklicken der Symbole in der Symbolleiste blättern Sie zum jeweiligen Vorjahr bzw. Folgejahr. Wenn das Linien-Diagramm geöffnet und aktives Fenster ist (ein Fenster wird aktiviert, wenn es angeklickt wird), können Sie auch mit den Schaltflächen rechts oben im Linien-Diagramm oder mit den Tasten Pfeil-Links bzw. Pfeil-Rechts blättern. Öffnen Sie die Liste in der Symbolleiste und klicken Sie auf das Jahr, das angezeigt werden soll.
Hinweise Die Daten des aktuellen Tages werden auch dann aufgezeichnet, wenn Daten aus einem anderen Verzeichnis angezeigt werden. Um wieder die Daten des aktuellen Tages anzuzeigen, öffnen Sie die Liste der zur Verfügung stehenden Tage in der Symbolleiste und klicken auf den Eintrag Heute oder wählen Sie den Befehl Heute aus dem Menü Datei. Dann werden in der Liste auch wieder die Tage aufgelistet, die sich im Arbeitsverzeichnis des EDL-Recorders befinden. Wenn für das Vorjahr bzw. Folgejahr keine Daten vorhanden sind, werden die Werte des Jahres angezeigt, das verfügbar ist.
|
