 Info
 Zusätzlich zu den folgenden Erläuterungen finden Sie für die Kategorie Powerline Beschreibungen zu diesen Themen:

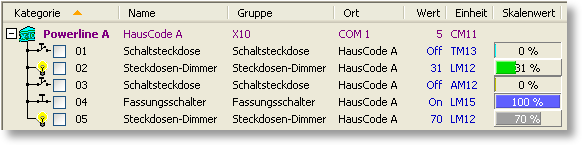

Die Kategorie Powerline enthält die Netzknoten, die Informationen zu angeschlossenen X10-Geräten anzeigen. Gleichzeitig können die Geräte ferngesteuert werden.
Zusätzlich werden in der Spalte Name der HausCode und in der Spalte Ort der COM-Port angezeigt, an dem das X10-PC-Interface angeschlossen ist. In der Spalte Wert erscheint die Anzahl der verwendeten HausCodes. Damit steht diese Information auch dann zur Verfügung, wenn die Netzknoten ausgeblendet sind.
Solange noch keine X10-Geräte ausgewählt wurden, erscheint für jeden UnitCode ein leerer Netzknoten.
Für jeden HausCode (A bis P) wird eine eigene Kategorie Powerline verwendet. Die einzelnen Kategorien werden zur Unterscheidung mit dem jeweiligen HausCode versehen (Powerline A, Powerline B usw.).
In der Kategorie Powerline können folgende Netzknoten gewählt werden:
Wenn kein X10-Interface angeschlossen ist, wird dies so angezeigt:
 Aktionen
 Nicht verwendete UnitCodes ausblenden
Die Netzknoten mit nicht verwendeten UnitCodes in den Powerline-Kategorien können ausgeblendet werden. Klicken Sie hierzu auf den Befehl Alle UnitCodes einblenden aus dem Kontextmenü, das erscheint, wenn Sie mit der rechten Maustaste auf die Kategorie oder einen Netzknoten klicken. Ein Haken vor dem Menüeintrag zeigt an, dass alle UnitCodes eingeblendet sind.
 Hinweise
 Achtung: Wenn Sie ein X10-Gerät von Hand schalten, indem Sie den angeschlossenen elektrischen Verbraucher kurz hintereinander ein- und wieder ausschalten, kann dies vom EDL-Recorder nicht erkannt werden. Es wird dann unter Umständen ein falscher Schaltzustand angezeigt. Nach Ein- bzw. Ausschalten im EDL-Recorder oder mit der Fernbedienung erscheint dann wieder der aktuelle Schaltzustand.
Achtung: X10-Geräte melden nicht zurück, ob der Schaltvorgang tatsächlich ausgeführt wurde. Es wird unter Umständen ein falscher Schaltzustand angezeigt.
Beim Start des EDL-Recorders sowie nach Auswählen eines X10-Gerätes in der Spalte Einheit ist der Schaltzustand unbekannt, da er von dem meisten X10-Geräten nicht abgefragt werden kann. Nach Ein- bzw. Ausschalten im EDL-Recorder oder mit der Fernbedienung wird dann wieder der aktuelle Schaltzustand angezeigt.
Tipps zur Fehlersuche, wenn ein X10-Gerät nicht funktioniert, finden Sie hier.
|
