EDL-Recorder Menü: Ansicht - Klassen-Diagramm |
Zurück Startseite Vor |

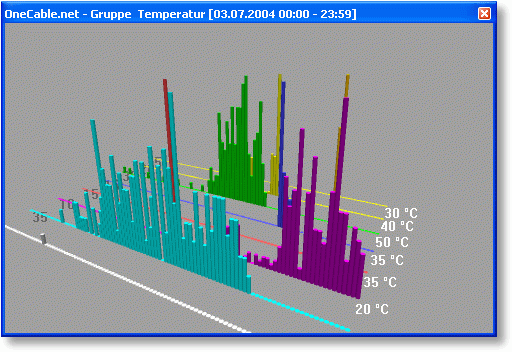

Info Im Klassen-Diagramm wird die Häufigkeitsverteilung der Werte aus der Spalte Wert dargestellt. Hierzu wird für alle Werte eines Netzknotens gezählt, wie oft diese gemessen wurden. Die jeweilige Anzahl wird dann als 3D-Balkendiagramm angezeigt. Werden die Werte des aktuellen Tages (Heute) im EDL-Recorder angezeigt, wird das Diagramm alle 10 Sekunden aktualisiert. Um 00:00 Uhr wird der Inhalt des Klassen-Diagramms gelöscht und die Aufzeichnung beginnt von vorn. Wurde ein anderer Tag gewählt, wird die Verteilung der an diesem Tag aufgezeichneten Werte angezeigt. Mehr Informationen zum Klassen-Diagramm finden Sie hier.
Aktionen Durch Anklicken dieses Befehls wird das Klassen-Diagramm, in der zuletzt eingestellten Größe und Position, geöffnet.
Hinweise Das Anklicken des Symbols für das Klassen-Diagramm in der Symbolleiste führt die gleiche Aktion aus. Die aktuelle Position und Größe des Klassen-Diagramms werden beim Schließen gespeichert und beim nächsten Öffnen automatisch wiederhergestellt. Zur besseren Übersichtlichkeit können Sie das Fenster des EDL-Recorders und das Linien-Diagramm über- oder nebeneinander anordnen. Tastaturkürzel: Strg+K
|
