EDL-Recorder Kategorie Info: Speichermedien

Info

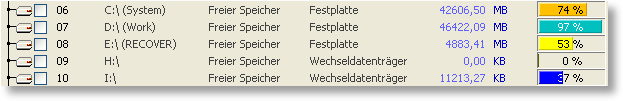

Die Netzknoten, die Informationen über Speichermedien (z.B. Festplatten, Wechseldatenträger und Netzlaufwerke, nicht aber CD/DVD-Laufwerke) enthalten, zeigen in der Spalte Wert die Größe des freien Speicherplatzes wahlweise in MB (Megabyte) oder GB (Gigabyte) an.

In der Spalte Name erscheint der Laufwerksbuchstabe und, sofern vorhanden, die Bezeichnung des Speichermediums. In der Spalte Ort erscheint der jeweilige Typ und in der Spalte Endwert die Gesamtgröße des Speichermediums.

Für den Netzknoten Ladezustand finden Sie weitere Beschreibungen zu folgenden Themen:

Hinweise

Die Gesamtzahl der Netzknoten hängt von der Anzahl der gefundenen Speichermedien ab.

Beispiele

Überwachung der Speicherbelegung

Das Speichermedium hat eine Speicherkapazität von 500 GB. 400 GB hiervon sind ständig belegt. Wenn nur noch ca. 5% des Speichermediums frei sind, soll eine Grenzwertverletzung angezeigt werden.

Wird der Wert in der Spalte Untergrenze unterschritten, wird als Hinweis ein akustisches Signal ausgegeben und die Textfarbe für den unteren Grenzwert auf rot geändert.

Beobachtung der Speicherplatzbelegung von Netzlaufwerken

Aktivieren Sie alle Kontrollkästchen für die Netzknoten der Laufwerke, die Sie beobachten wollen. Öffnen Sie das Linien-Diagramm und klicken Sie mit der rechten Maustaste auf das Linien-Diagramm. Wählen Sie im Kontextmenü den Befehl Linien-Diagramm: Markierte Netzknoten. Alternativ hierzu können Sie auch die zu beobachtenden Laufwerke zu einer Gruppe zusammenfassen, indem Sie in der Spalte Gruppe oder Ort die gleiche Bezeichnung eintragen. Wählen Sie dann den entsprechenden Eintrag aus dem Kontextmenü, um diese Netzknoten im Linien-Diagramm darzustellen.
